Определение объемов насыпей и выемок геодезическими методами
!ВНИМАНИЕ!
Данная статья содержит только обобщенную информацию.
Геодезические методы могут использоваться для определения объемов хранилищ отходов обогащения полезных ископаемых, полигонов твердых бытовых отходов, открытых складов готовой продукции, котлованов, карьеров и других объектов сложных форм, которые образуются в результате деятельности горнодобывающих и других предприятий. Таким же образом возможно определить, например, объем каменной наброски, требуемый для выравнивания территории со сложным рельефом под будущие строительные работы. Для выполнения таких видов работ требуется необходимое геодезическое оборудование и специализированное программное обеспечение (ПО). При этом работы выполняются в относительно короткие сроки.
Работы по определению объемов, как правило, выполняются в 2 этапа:
1. Полевые работы
На этапе подготовки полевых работ выполняется рекогносцировочное обследование территории для выбора оптимального маршрута обследования насыпи или выемки, базового (первичного) места расположения геодезического оборудования. После этого проводится привязка к опорной геодезической сети и геодезическая съемка для определения планово-высотных отметок всего объекта при помощи спутниковых геодезических GNSS-приемников. Один из GNSS-приемников работает как базовая станция, передавая поправки к приемнику-роверу. Далее с помощью приемника-ровера проводится геодезическая съемка в режиме кинематики (Real Time Kinematic, RTK) объекта по заданному маршруту в виде профилей, галсов или с помощью поля точек. Особое внимание уделяется участкам с наиболее сложным рельефом, таким как рытвины, навалы, перегибы и другие. Такие участки и точки перегиба обязательно фиксируются в журнал измерений. Результатом пешего обхода и производства геодезической съемки объекта является полученное облако точек с координатами и высотными отметками, необходимыми для дальнейших расчетов.
Дата обновления: -
Определение объемов насыпей и выемок геодезическими методами
!ВНИМАНИЕ!
Данная статья содержит только обобщенную информацию.
Геодезические методы могут использоваться для определения объемов хранилищ отходов обогащения полезных ископаемых, полигонов твердых бытовых отходов, открытых складов готовой продукции, котлованов, карьеров и других объектов сложных форм, которые образуются в результате деятельности горнодобывающих и других предприятий. Таким же образом возможно определить, например, объем каменной наброски, требуемый для выравнивания территории со сложным рельефом под будущие строительные работы. Для выполнения таких видов работ требуется необходимое геодезическое оборудование и специализированное программное обеспечение (ПО). При этом работы выполняются в относительно короткие сроки.
Работы по определению объемов, как правило, выполняются в 2 этапа:
1. Полевые работы
На этапе подготовки полевых работ выполняется рекогносцировочное обследование территории для выбора оптимального маршрута обследования насыпи или выемки, базового (первичного) места расположения геодезического оборудования. После этого проводится привязка к опорной геодезической сети и геодезическая съемка для определения планово-высотных отметок всего объекта при помощи спутниковых геодезических GNSS-приемников. Один из GNSS-приемников работает как базовая станция, передавая поправки к приемнику-роверу. Далее с помощью приемника-ровера проводится геодезическая съемка в режиме кинематики (Real Time Kinematic, RTK) объекта по заданному маршруту в виде профилей, галсов или с помощью поля точек. Особое внимание уделяется участкам с наиболее сложным рельефом, таким как рытвины, навалы, перегибы и другие. Такие участки и точки перегиба обязательно фиксируются в журнал измерений. Результатом пешего обхода и производства геодезической съемки объекта является полученное облако точек с координатами и высотными отметками, необходимыми для дальнейших расчетов.

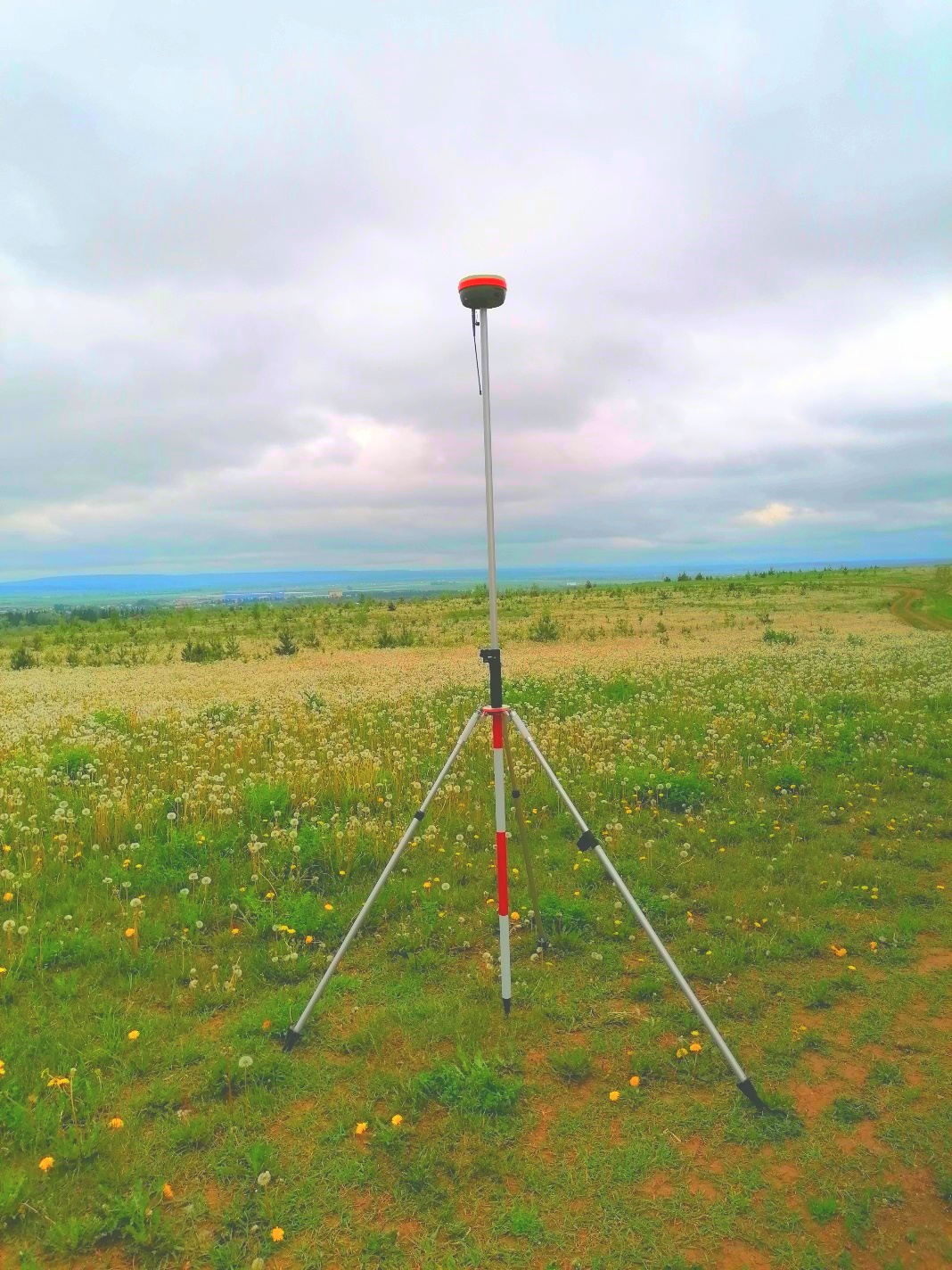

GNSS-приемник в режиме работы базовой станции
Процесс геодезической съемки приемником-ровером GNSS-приемник в режиме работы базовой станции

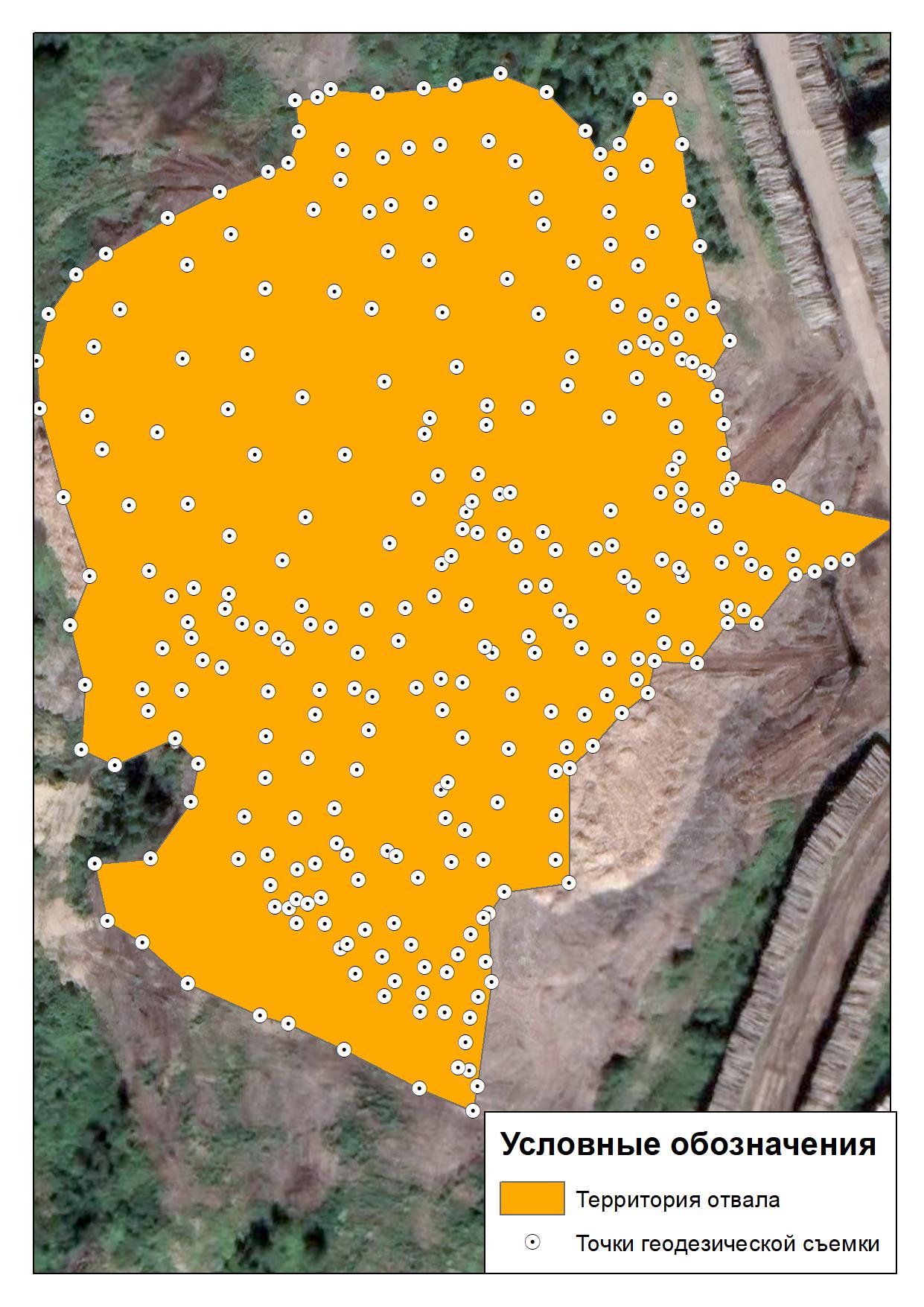

Облако точек геодезической съемки
2. Камеральные работы
Данный этап работ начинается с уравнивания спутниковых измерений. Затем с помощью специализированного ПО ведется обработка пространственных данных, построение цифровой модели рельефа, горизонталей для заданного масштаба съемки и последующие вычисления искомого объема насыпи или выемки. Подсчет объема может быть выполнен как для всего объекта в целом, так и для отдельной его части, либо же от условленной нулевой высотной отметки. Отчетные материалы могут быть предоставлены в различных форматах, таких как *.dwg, *.shp, *.kmz и многих других.
Применение геодезической съемки и последующего определения объема объектов сложной формы при помощи специализированного ПО не уступает в точности традиционным методам, в которых объемы подсчитываются с использованием среднего арифметического, вертикальных и горизонтальных сечений и другими.
Кроме этого, если имеются сведения о средней плотности слагающего материала насыпи, можно определить массу насыпи.
Если проводить весь комплекс работ с некоторой периодичностью, то можно отслеживать изменения объемов и планово-высотных отметок во времени.
Выводы:
- При помощи геодезической съемки можно получить актуальные материалы для анализа состояния насыпи или выемки;
- Данный вид работ проводится в относительно короткие сроки;
- Результаты камерального определения планово-высотного положения, а также вычисления объемов, обладают высокой точностью;
- Изменения форм и объемов объектов горных работ можно отслеживать в динамике, проводя повторные геодезические съемки.
Данный этап работ начинается с уравнивания спутниковых измерений. Затем с помощью специализированного ПО ведется обработка пространственных данных, построение цифровой модели рельефа, горизонталей для заданного масштаба съемки и последующие вычисления искомого объема насыпи или выемки. Подсчет объема может быть выполнен как для всего объекта в целом, так и для отдельной его части, либо же от условленной нулевой высотной отметки. Отчетные материалы могут быть предоставлены в различных форматах, таких как *.dwg, *.shp, *.kmz и многих других.
Применение геодезической съемки и последующего определения объема объектов сложной формы при помощи специализированного ПО не уступает в точности традиционным методам, в которых объемы подсчитываются с использованием среднего арифметического, вертикальных и горизонтальных сечений и другими.
Кроме этого, если имеются сведения о средней плотности слагающего материала насыпи, можно определить массу насыпи.
Если проводить весь комплекс работ с некоторой периодичностью, то можно отслеживать изменения объемов и планово-высотных отметок во времени.
Выводы:
- При помощи геодезической съемки можно получить актуальные материалы для анализа состояния насыпи или выемки;
- Данный вид работ проводится в относительно короткие сроки;
- Результаты камерального определения планово-высотного положения, а также вычисления объемов, обладают высокой точностью;
- Изменения форм и объемов объектов горных работ можно отслеживать в динамике, проводя повторные геодезические съемки.

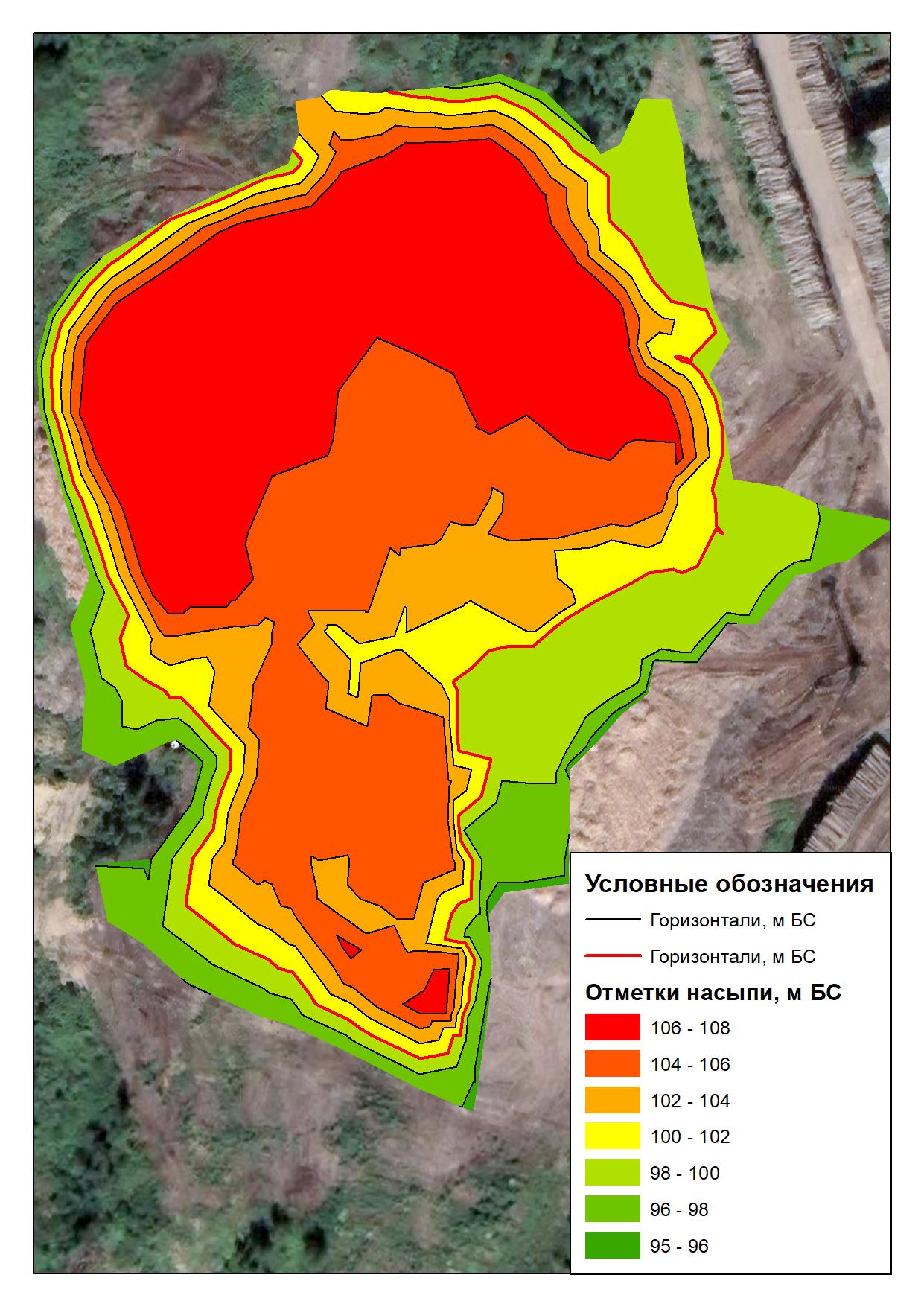

Пример цифровой модели рельефа отвала
